| Best.-Nr. 8000-84.85 |
| PC-Set für MF 9220 Software zum Konfigurieren, überwachen, Anzeigen von bis zu 20 Messpunkten und 4 Schaltausgängen. Systemvorraussetzungen: Pentium III, 1 freier USB-Anschluss, Windows 98SE / Windows 2000 / Windows XP / Windows Vista. Inklusive Pegelwandel zum Anschluss an USB-Anschluss |
| Best.-Nr. 8000-80.12 |
| EBA 1000 Buskoppelmodul mit integriertem Aussensensor |
| Best.-Nr. 8000-84.98 | |
| PT 1000 Ersatzsensor für EBL 1000 | |
| Tauchhülse | Edelstahl 14571 |
| Fühlerlänge | 50 mm |
| Durchmesser | 5 mm |
| Anschluss- kabel | Silikon (max. 180° C), 2 m Länge |
| Best.-Nr. 8000-80.11 | |
| EBL 1000 Elektronisches Buskoppelmodul inkl. PG-Kabelverschraubung für Sensor und Winkelstecker für Busanschluss, Leitungssensor PT 1000 beiliegend | |
| Abmessungen | 80 x 80 x 55 mm (B x H x T) |
| Messbereich | -50° C bis +400° C |
| Schutzart | IP 54 |
| Best.-Nr. 8000-84.89 | |
| AGM Aufputz Leergehäuse für MF 9220 mit Frontausschnitt und Dichtungen | |
| Abmessungen | 75 x 125 x 127 mm (B x H x T) |
| Kabel- einführungen | M 12 x 1,5 und M 16 x 1,5 |
| Schutzart | IP 54 |
Neue Bus-Regeltechnik für Begleitheizungen Mehrzonen-Digitalregler bamaheat® MF 9220
Mikroprozessorgesteuerter Multiplex-Feldbus-Digitalregler für bis zu 20 Sensoren (Messpunkte), mit umfangreichen Alarmfunktionen wie Sensorüberwachung, Selbstdiagnose, Untertemperatur, Spannungsausfall. Ausgestattet mit 4 Schaltausgängen, die frei den Messpunkten zugeordnet werden können. Automatische Sensorerkennung, 2-Draht Feldbussystem, verpolfrei, bis zu 500 m Gesamtlänge. Schnittstelle zum Konfigurieren, überwachen, Anzeigen. (PC-Set 8000-84.85 erforderlich)
Vorteile
- Als zentrale Steuereinheit mit GLT-Anbindung für Begleitheizungen einsetzbar
- Bis zu 20 Temperatur-Messpunkte
- Entfernungen bis 500 m problemlos
- Deutliche Reduzierung der Montagekosten durch BUS-Technik
- Einfache Inbetriebnahme durch vollautomatische Erkennung der Sensormodule
- Hohe Übertragungssicherheit
- „fail-safe“ Technik
- Busanbindung beliebig als Stern-, Ring- oder Busform
- Polaritätsfreie und kurzschlussfeste Bustechnik
- Energieoptimierung durch Mehrpunkterfassung und Außentemperaturüberwachung (Optional)
- 4 frei konfigurierbare Lastausgänge ermöglichen die Kombination unterschiedlicher Begleitheizungssysteme
| Spannungsversorgung | AC 230 V |
| Anzahl Schaltausgänge | 4 Schließer (5 A) |
| Anzahl Messkanäle | 20 Stück |
| Alarmausgang | 1 Wechsler potentialfrei (5 A) |
| Abmessungen | 96 x 48 x 100 mm (B x H x T) |
| BUS-Schnittstelle | Anschluss an PC per USB Anschluss (über Pegelwandler) |
ERROR: Content Element type "templavoila_pi1" has no rendering definition!
ERROR: Content Element type "templavoila_pi1" has no rendering definition!
ERROR: Content Element type "templavoila_pi1" has no rendering definition!
ERROR: Content Element type "templavoila_pi1" has no rendering definition!
ERROR: Content Element type "templavoila_pi1" has no rendering definition!

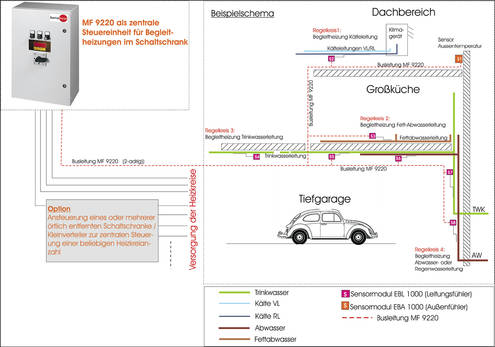

MF 9220 – Systemschema
Beschreibung des Beispiels
Dachbereich, frostgefährdeter Bereich Kältemaschine:
Der Außensensor S1 erfasst die Außentemperatur und kann mit den anderen Sensormodulen, die jeweils mit ihrem Leistungssensor die Rohrtemperatur messen, verknüpft und den 4 Ausgängen zugeordnet werden. Dies kann auch mehrfach erfolgen, z. B. als übergeordnete Freigabe der Begleitheizung. Der Sensor S2 erfasst die Rohrtemperatur am Rücklauf der Kältemaschine, die Begleitheizung wird durch den MF 9220 bei unterschreiten von 5° C eingeschaltet. (1. Regelkreis)
Großküche, Fett-Abwässer:
Der Sensor S3 erfasst die Rohrtemperatur an der Fett-Abwasserleitung, die Begleitheizung zur Temperaturhaltung auf 38° C wird bei Unterschreiten durch den MF 9220 eingeschaltet. (2. Regelkreis)
Tiefgarage, frostgefährderter Bereich Trinkwasser:
Die Sensoren S4, S5 und S7 überwachen die Temperatur der Trinkwasserleitung, bei Unterschreitung von 5° C wird die Begleitheizung durch den MF 9220 eingeschaltet, gleichzeitig die maximale Rohrtemperatur (vermehrte Legionellenbildung über 20° C!) überwacht und begrenzt. (3. Regelkreis)
Tiefgarage, rostgefährderter Bereich Abwasser oder Regenwasser:
Die Sensoren S6 und S8 überwachen die Temperatur an der Abwasserleitung, bei Unterschreiten von 5° C wird die Begleitheizung durch den MF 9220 eingeschaltet. (4. Regelkreis)
Es können bis zu 20 Sensoren eingesetzt und auf die 4 Regelkreise verteilt werden, wir erreichen mit der zentralen Steuereinheit MF 9220 auf diese Weise für unterschiedliche Begleitheizsysteme ein hohes Maß an Betriebssicherheit für die Anlage mit minimalem Installationsaufwand durch unsere BUS-Technik.
