bamaheat® Leckageüberwachungssysteme RDA und RDW
Für die sichere Überwachung auf Flüssigkeitsleckage haben wir unterschiedliche Systeme im Programm. Dabei unterscheiden wir die Anforderungen wie folgt:
- Punktuelle Überwachung an Objekte wie z.B. an Rohren, Armaturen, Maschinen oder Geräten
- Streckenüberwachung unterhalb von Rohrleitungen
- Flächenüberwachung in gefährdeten Bereich, z.B. unter Maschinen, Baugruppen und Anlagen
Je nach Anwendung stehen Varianten vom kompakten Sensor mit integrierter Elektronik bis hin zur Leckagesonde mit integriertem Messumformer und 0-20 mA Stromausgang zur Verfügung.
Typ RDA für DIN-Schienenmontage
Technische Daten
| Abmessungen (B x H x T) | 22,5 x 82 x 101 mm |
| Spannungsversorgung | Typ 8001-21.01: AC 230 V / 50 bis 60 Hz / 1,2 VA Typ 8001-21.02: DC 24 V / 0,8 W |
| Ausgänge | Sammelalarmrelais, zwei Wechsler 0,25 A bei AC 230 V / 1 A bei DC 24 V |
| Umgebungstemperatur | - 25o C bis + 60o C |
| Schutzart | IP20 |
| Sensoren | SCR, Punktsensor PS |
Typ RDW für Wandmontage
Technische Daten
| Abmessungen (B x H x T) | 166 x 160 x 84 mm |
| Spannungsversorgung | AC 230 V / 50 bis 60 Hz / 8 VA oder DC 24 / 7W |
| Ausgänge | Zwei getrennte Wechsler (6 A bei AC 230 V / 6 A bei DC 24 V) |
| Umgebungstemperatur | 0o C bis + 60o C |
| Schutzart | IP54 |
| Sensoren | Sensorkabel SCR, Punktsensor PS |

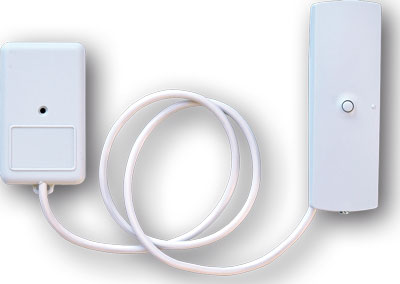

Funk-Leckagemelder
| Best.-Nr. 8001-29.70 | |
| Funk-Leckagemelder | |
| Spannungsversorgung | Lithiumbatterie, im Lieferumfang enthalten, Batterielebensdauer bis zu 10 Jahren |
| Anschlussklemme | 3 Drähte |
| Drahtlänge | 0,6 m |
| Fühlermontage | Boden oder Wand |
| Funkreichweite | bis 300 m im Freifeld |
| Schutzart | IP 30 - IK 02 |
| Abmessungen (H x B x T) | Sender: 102 x 33 x 32 mm Melder: 70 x 41 x 15 mm |

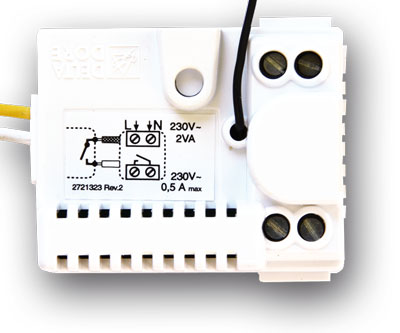

Funk-Empfänger für Funk-Leckagemelder
| Best.-Nr. 8001-29.72 | ||
| Funk-Empfänger | ||
| Steuerkanal | 1 Ausgang Ein/Aus, 230 V | |
| Betriebstemperatur | -5o C bis +40o C | |
| Montageart | Unterputzdose über Schraubklemmen | |
| Lokaler Schalter | 2 vorinstallierte Kabel zum Anschluss an den lokalen Schalter | |
| Spannungsversorgung | 230 V mit Phase und Nullleiter | |
| Leistungsaufnahme | 300 W/230 V Glühlampen | |
| Abmessungen | 45 x 38 x 23 mm (H x B x T) | |

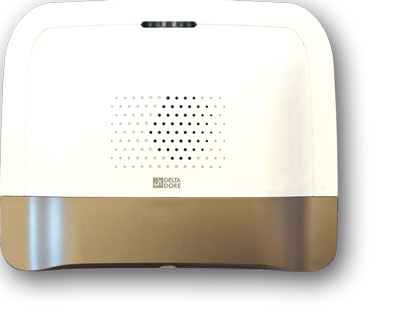

Funk GSM Modem für Funk-Leckagemelder
| Best.-Nr. 8001-29.71 | |
| Funk GSM Modem mit 6 Rufnummern und Zusatzcodes. Sabotageschutz gegen gewaltsames Öffnen und Entfernen | |
| Spannungsversorgung | 230 V Stützakku über Lithiumbatterie (im Lieferumfang enthalten). Lebensdauer der Batterie bis zu 10 Jahre |
| Funkreichweite | bis 300 m im Freifeld |
| Schutzart | IP 30 - IK 06 |
| Abmessungen | 165 x 205 x 45 mm (H x B x T) |
| Schutzart | IP 30 - IK 02 |
| Abmessungen (H x B x T) | Sender: 102 x 33 x 32 mm Melder: 70 x 41 x 15 mm |
